Описание радиально-сверлильного станка RV-32

Артикул: 25030327

Радиально-сверлильное устройство RV 32 находит широкое применение в металлообрабатывающей промышленности.

Спектр работ, выполняемых на станке RV 32

Этот станок является самым востребованным и популярным благодаря большому спектру выполняемых работ. Это устройство позволяет проводить:

  • Зенкерование;
  • Сверление;
  • Развертывание;
  • Нарезание резьбы — внутренней.

Составляющие элементы и технические особенности радиально-сверлильного станка

Станок имеет сверлильную головку и устройство подачи в рабочую зону. Головка оборачивается вокруг своей оси.

Станок позволяет переключать 8 скоростей. Потребляемая мощность составляет 1.1 кВатт. Масса станка – 380 килограмм.

Технические характеристики RV-32

Диапазон оборотов 100-1600 об/мин.
Число скоростей 8
Диапазон подач 0,08-0,22мм.
Число подач 3
Конус шпинделя Мк III.
Макс. диаметр сверления 32 мм.
Макс. диаметр нарезаемой резьбы 22 мм.
Ход шпинделя 125 мм.
Потребляемая мощность 1100 Вт.
Напряжение 3/N РЕ АС 400 в 50 гц.
Исполнение двигателя IP 54.
Масса станка 480 кг.
Т-образный паз стола 14 мм.
Т-образный паз основания 18 мм.
Удаление шпинделя от стойки 310-720 мм.
Макс. расстояние между шпинделем и основанием 680 мм.
Мин. расстояние между шпинделем и основанием  275мм.
Диаметр колонны 150 мм.

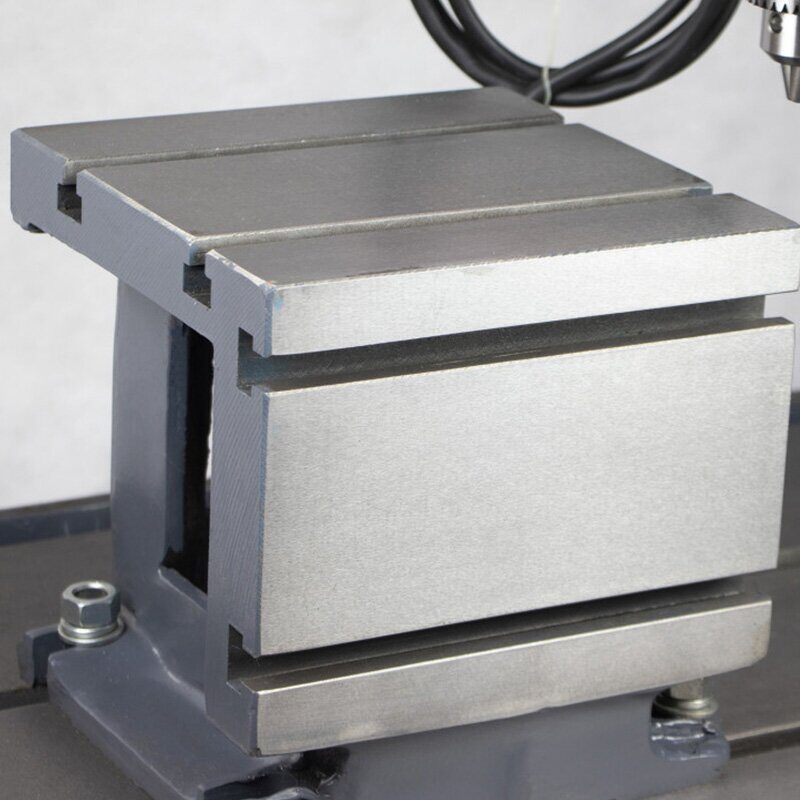

Размеры коробчатого стола 250×250×250 мм.
Размеры основания 1200×625 мм.
Габаритные размеры 1250×625×1550 мм.

Технические характеристики RV-32

Диапазон оборотов 100-1600 об/мин.
Число скоростей 8
Диапазон подач 0,08-0,22мм.
Число подач 3
Конус шпинделя Мк III.
Макс. диаметр сверления 32 мм.
Макс. диаметр нарезаемой резьбы 22 мм.
Ход шпинделя 125 мм.
Потребляемая мощность 1100 Вт.
Напряжение 3/N РЕ АС 400 в 50 гц.
Исполнение двигателя IP 54.
Масса станка 480 кг.
Т-образный паз стола 14 мм.
Т-образный паз основания 18 мм.
Удаление шпинделя от стойки 310-720 мм.
Макс. расстояние между шпинделем и основанием 680 мм.
Мин. расстояние между шпинделем и основанием  275мм.
Диаметр колонны 150 мм.
Размеры коробчатого стола 250×250×250 мм.
Размеры основания 1200×625 мм.
Габаритные размеры 1250×625×1550 мм.
